线条

获取所有线条的实体

const allLines = ctx.document.linesManager.getAllLines() // 线条实体 包含 from/to 分别代表线条连接的节点

创建/删除线条

// from和 to 为对应要连线的节点id， fromPort, toPort 为 端口 id, 如果节点为单个端口可以不指定
const line = ctx.document.linesManager.createLine({ from, to, fromPort, toPort })

// 删除线条
line.dispose()

导出线条数据

线条基本结构:
  • sourceNodeID: string 开始节点 id
  • targetNodeID: string 目标节点 id
  • sourcePortID?: string | number 开始端口 id, 缺省则采用开始节点的默认端口
  • targetPortID?: string | number 目标端口 id, 缺省则采用目标节点的默认端口
const json = ctx.document.linesManager.toJSON()

获取当前节点的输入/输出节点或线条

import { WorkflowNodeLinesData } from '@flowgram.ai/free-layout-editor'

// 获取当前节点的输入节点（通过连接线计算）
node.getData(WorkflowNodeLinesData).inputNodes
// 获取所有输入节点 （会往上递归获取所有）
node.getData(WorkflowNodeLinesData).allInputNodes
// 获取输出节点
node.getData(WorkflowNodeLinesData).outputNodes
// 获取所有输出节点
node.getData(WorkflowNodeLinesData).allOutputNodes
// 输入线条 (包含 isDrawing 或 isHidden 的线条)
node.getData(WorkflowNodeLinesData).inputLines
// 输出线条 (包含 isDrawing 或 isHidden 的线条)
node.getData(WorkflowNodeLinesData).outputLines
// 所有线条 (不包含 isDrawing 或 isHidden 的线条)
node.getData(WorkflowNodeLinesData).availableLines

线条配置

我们提供丰富的线条配置参数, 给 FreeLayoutEditorProvider, 详细见 FreeLayoutProps

interface FreeLayoutProps {
    /**
     * 线条颜色配置
     */
    lineColor?: LineColor;
    /**
     * 判断线条是否标红
     * @param ctx
     * @param fromPort
     * @param toPort
     * @param lines
     */
    isErrorLine?: (ctx: FreeLayoutPluginContext, fromPort: WorkflowPortEntity, toPort: WorkflowPortEntity | undefined, lines: WorkflowLinesManager) => boolean;
    /**
     * 判断端口是否标红
     * @param ctx
     * @param port
     */
    isErrorPort?: (ctx: FreeLayoutPluginContext, port: WorkflowPortEntity) => boolean;
    /**
     * 判断端口是否禁用
     * @param ctx
     * @param port
     */
    isDisabledPort?: (ctx: FreeLayoutPluginContext, port: WorkflowPortEntity) => boolean;
    /**
     * 判断线条箭头是否反转
     * @param ctx
     * @param line
     */
    isReverseLine?: (ctx: FreeLayoutPluginContext, line: WorkflowLineEntity) => boolean;
    /**
     * 判断线条是否隐藏箭头
     * @param ctx
     * @param line
     */
    isHideArrowLine?: (ctx: FreeLayoutPluginContext, line: WorkflowLineEntity) => boolean;
    /**
     * 判断线条是否展示流动效果
     * @param ctx
     * @param line
     */
    isFlowingLine?: (ctx: FreeLayoutPluginContext, line: WorkflowLineEntity) => boolean;
    /**
     * 判断线条是否禁用
     * @param ctx
     * @param line
     */
    isDisabledLine?: (ctx: FreeLayoutPluginContext, line: WorkflowLineEntity) => boolean;
    /**
     * 拖拽线条结束
     * @param ctx
     * @param params
     */
    onDragLineEnd?: (ctx: FreeLayoutPluginContext, params: onDragLineEndParams) => Promise<void>;
    /**
     * 设置线条渲染器类型
     * @param ctx
     * @param line
     */
    setLineRenderType?: (ctx: FreeLayoutPluginContext, line: WorkflowLineEntity) => LineRenderType | undefined;
    /**
     * 设置线条样式
     * @param ctx
     * @param line
     */
    setLineClassName?: (ctx: FreeLayoutPluginContext, line: WorkflowLineEntity) => string | undefined;
    /**
     * 是否允许创建线条
     * @param ctx
     * @param fromPort - 开始点
     * @param toPort - 目标点
     */
    canAddLine?: (ctx: FreeLayoutPluginContext, fromPort: WorkflowPortEntity, toPort: WorkflowPortEntity, lines: WorkflowLinesManager, silent?: boolean) => boolean;
    /**
     *
     * 是否允许删除线条
     * @param ctx
     * @param line - 目标线条
     * @param newLineInfo - 新的线条信息
     * @param silent - 如果为false，可以加 toast 弹窗
     */
    canDeleteLine?: (ctx: FreeLayoutPluginContext, line: WorkflowLineEntity, newLineInfo?: Required<WorkflowLinePortInfo>, silent?: boolean) => boolean;
    /**
     * 是否允许重置线条
     * @param fromPort - 开始点
     * @param oldToPort - 旧的连接点
     * @param newToPort - 新的连接点
     * @param lines - 线条管理器
     */
    canResetLine?: (ctx: FreeLayoutPluginContext, fromPort: WorkflowPortEntity, oldToPort: WorkflowPortEntity, newToPort: WorkflowPortEntity, lines: WorkflowLinesManager) => boolean;
}

1. 线条 ui 属性配置

  • 修改 UIState
/**
 *  more: https://github.com/bytedance/flowgram.ai/blob/main/packages/canvas-engine/free-layout-core/src/entities/workflow-line-entity.ts#L41
 */
line.updateUIState({
  lockedColor: 'blue',
  strokeWidth: 2,
  strokeWidthSelected: 3,
  className: 'xxx',
  style: {}
})
  • 不同线条指定特定的颜色 (优先级最高)

ctx.document.linesManager.getAllLines().forEach(line => {
  if (line.from.flowNodeType === 'start') {
    line.lockedColor = 'blue'
  } else if (line.to.flowNodeType === 'end') {
    line.lockedColor = 'yellow'
  }
})
  • 全局颜色配置

function App() {
  const editorProps: FreeLayoutProps = {
      lineColor: {
        hidden: 'transparent',
        default: '#4d53e8',
        drawing: '#5DD6E3',
        hovered: '#37d0ff',
        selected: '#37d0ff',
        error: 'red',
      },
      // ...others
  }
  return (
    <FreeLayoutEditorProvider {...editorProps}>
      <EditorRenderer className="demo-editor" />
    </FreeLayoutEditorProvider>
  )
}

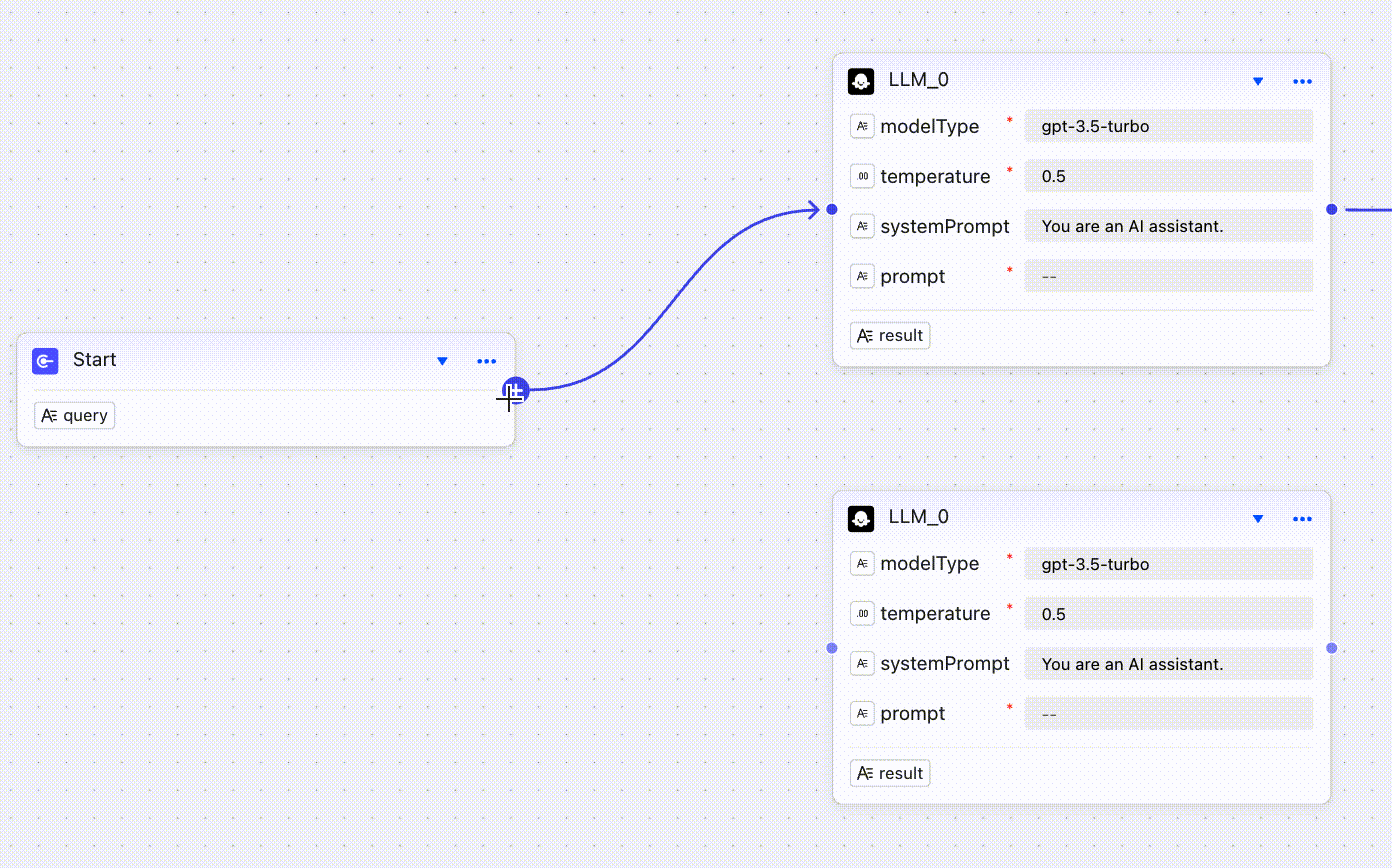

2.让单个输出端口只能连一条线


function App() {
  const editorProps: FreeLayoutProps = {
      /*
       * Check whether the line can be added
       * 判断是否连线
       */
      canAddLine(ctx, fromPort, toPort) {
        // not the same node
        if (fromPort.node === toPort.node) {
          return false;
        }
        // 控制线条添加数目
        if (fromPort.availableLines.length >= 1) {
          return false
        }
        return true;
      },
      // ...others
  }
  return (
    <FreeLayoutEditorProvider {...editorProps}>
      <EditorRenderer className="demo-editor" />
    </FreeLayoutEditorProvider>
  )
}

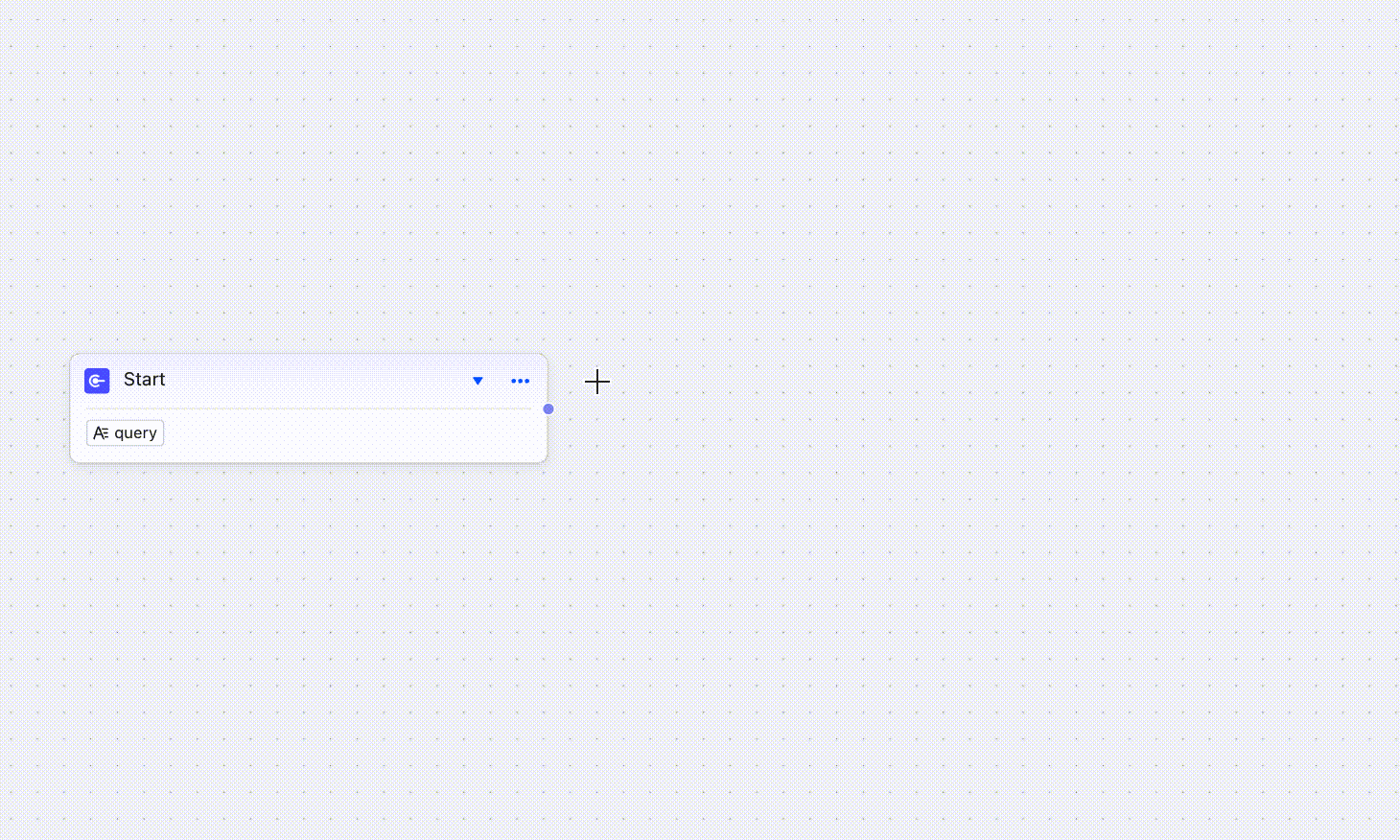

3.连接到空白地方添加节点

代码见自由布局最佳实践


function App() {
  const editorProps: FreeLayoutProps = {
      /**
       * Drag the end of the line to create an add panel (feature optional)
       * 拖拽线条结束需要创建一个添加面板 （功能可选）
       */
      async onDragLineEnd(ctx, params) {
        const { fromPort, toPort, mousePos, line, originLine } = params;
        if (originLine || !line) {
          return;
        }
        if (toPort) {
          return;
        }
        // 这里可以根据 mousePos 打开添加面板
        await ctx.get(WorkflowNodePanelService).call({
          fromPort,
          toPort: undefined,
          panelPosition: mousePos,
          enableBuildLine: true,
          panelProps: {
            enableNodePlaceholder: true,
            enableScrollClose: true,
          },
        });
      },
      // ...others
  }
  return (
    <FreeLayoutEditorProvider {...editorProps}>
      <EditorRenderer className="demo-editor" />
    </FreeLayoutEditorProvider>
  )
}

4.自定义箭头渲染器

你可以通过注册自定义的箭头渲染器来完全自定义线条的箭头样式。

import {
  FlowRendererKey,
  type ArrowRendererProps,
  useEditorProps
} from '@flowgram.ai/free-layout-editor';

// 1. 创建自定义箭头组件
function CustomArrowRenderer({ id, pos, reverseArrow, strokeWidth, vertical, hide }: ArrowRendererProps) {
  if (hide) return null;

  const size = 8;
  const rotation = reverseArrow
    ? (vertical ? 270 : 180)
    : (vertical ? 90 : 0);

  return (
    <g
      id={id}
      transform={`translate(${pos.x}, ${pos.y}) rotate(${rotation})`}
    >
      <path
        d={`M0,0 L${-size},-${size/2} L${-size},${size/2} Z`}
        fill="currentColor"
        strokeWidth={strokeWidth}
        stroke="currentColor"
      />
    </g>
  );
}

// 2. 在编辑器中注册自定义箭头
function App() {
  const materials = {
    components: {
      [FlowRendererKey.ARROW_RENDERER]: CustomArrowRenderer,
    },
  };

  const editorProps = useEditorProps({
    materials,
    // ...其他配置
  });

  return (
    <FreeLayoutEditorProvider {...editorProps}>
      <EditorRenderer className="demo-editor" />
    </FreeLayoutEditorProvider>
  );
}

高级用法：根据线条状态动态渲染不同的箭头样式：

function AdvancedArrowRenderer({ id, pos, reverseArrow, strokeWidth, vertical, hide, line }: ArrowRendererProps) {
  if (hide) return null;

  const size = 8;
  const rotation = reverseArrow
    ? (vertical ? 270 : 180)
    : (vertical ? 90 : 0);

  // 根据线条状态选择不同的箭头样式
  let arrowPath: string;
  let fillColor: string;

  if (line?.hasError) {
    // 错误状态：红色感叹号箭头
    arrowPath = `M0,0 L${-size},-${size/2} L${-size},${size/2} Z`;
    fillColor = '#ff4d4f';
  } else if (line?.processing) {
    // 处理中状态：蓝色圆形箭头
    arrowPath = `M0,0 m-${size/2},0 a${size/2},${size/2} 0 1,0 ${size},0 a${size/2},${size/2} 0 1,0 -${size},0`;
    fillColor = '#1890ff';
  } else {
    // 默认状态：标准三角形箭头
    arrowPath = `M0,0 L${-size},-${size/2} L${-size},${size/2} Z`;
    fillColor = 'currentColor';
  }

  return (
    <g
      id={id}
      transform={`translate(${pos.x}, ${pos.y}) rotate(${rotation})`}
    >
      <path
        d={arrowPath}
        fill={fillColor}
        strokeWidth={strokeWidth}
        stroke={fillColor}
      />
    </g>
  );
}

ArrowRendererProps 接口：

interface ArrowRendererProps {
  id: string;                    // 箭头唯一标识符
  pos: { x: number; y: number }; // 箭头位置
  reverseArrow: boolean;         // 是否反转箭头方向
  strokeWidth: number;           // 线条粗细
  vertical: boolean;             // 是否为垂直线条
  hide: boolean;                 // 是否隐藏箭头
  line?: WorkflowLineEntity;     // 线条实体（可用于获取状态）
}

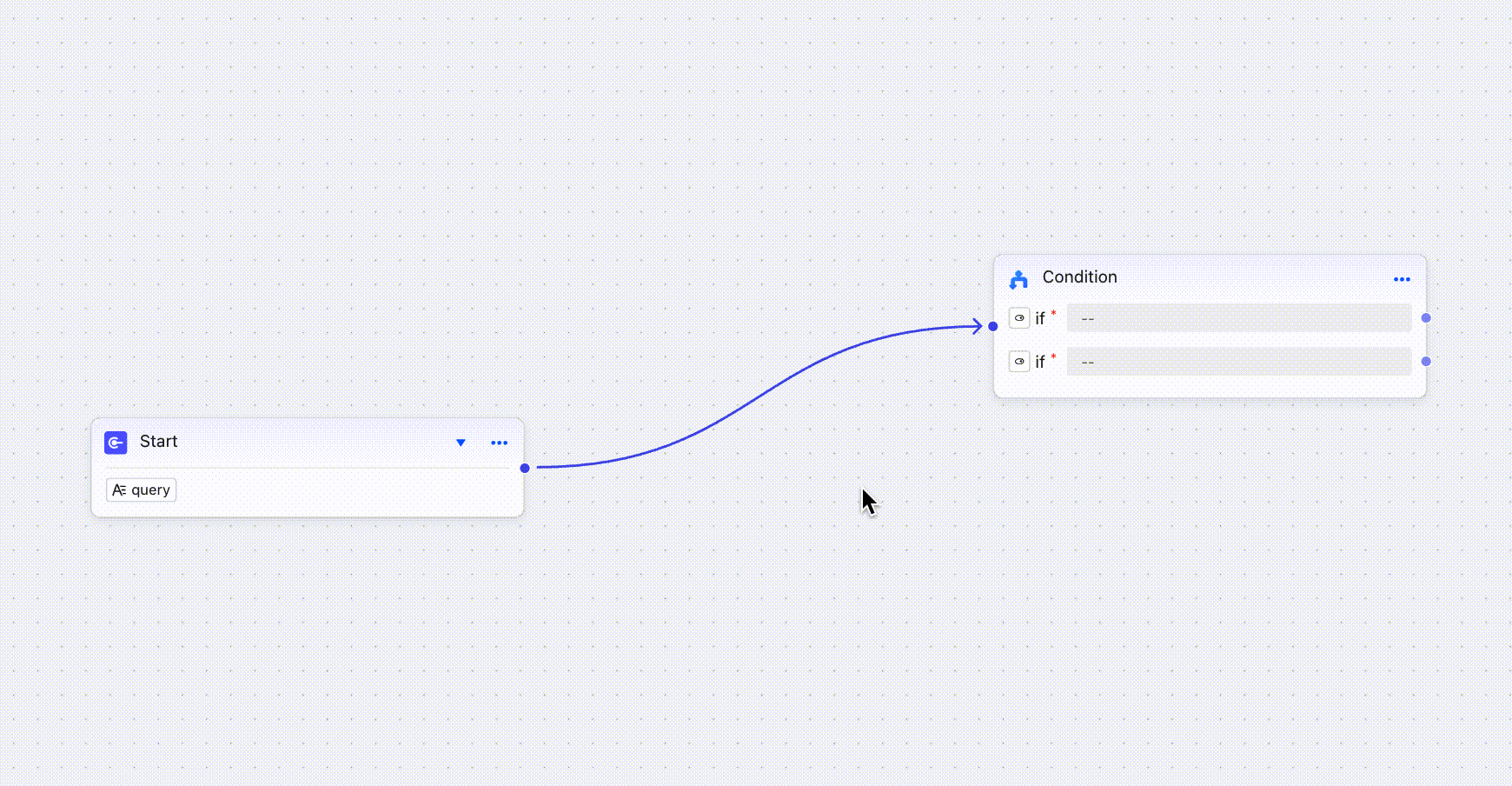

在线条上添加 Label

代码见自由布局最佳实践


import { createFreeLinesPlugin } from '@flowgram.ai/free-lines-plugin';

const editorProps = {
  plugins: () => [
      /**
       * Line render plugin
       * 连线渲染插件
       */
      createFreeLinesPlugin({
        renderInsideLine: LineAddButton,
      }),
  ]
}

节点监听自身的连线变化并刷新


import {
  useRefresh,
  WorkflowNodeLinesData,
} from '@flowgram.ai/free-layout-editor';

function NodeRender({ node }) {
  const refresh = useRefresh()
  const linesData = node.get(WorkflowNodeLinesData)
  useEffect(() => {
    const dispose = linesData.onDataChange(() => refresh())
    return () => dispose.dispose()
  }, [])
  return <div>xxxx</div>
}

监听所有线条的连线变化

这个场景用于当希望在外部组件监听线条连接情况

import { useEffect } from 'react'
import { WorkflowLinesManager, useRefresh } from '@flowgram.ai/free-layout-editor'


function SomeReact() {
  const refresh = useRefresh()
  const linesManager = useService(WorkflowLinesManager)
  useEffect(() => {
      const dispose = linesManager.onAvailableLinesChange(() => refresh())
      return () => dispose.dispose()
  }, [])
  console.log(ctx.document.linesManager.getAllLines())
}
